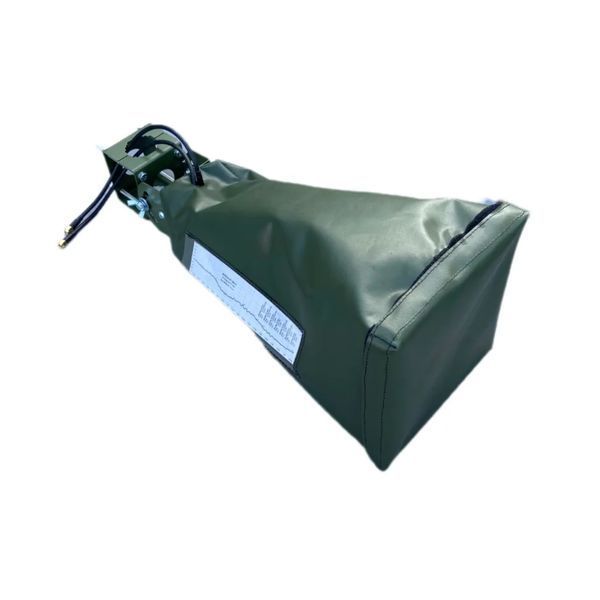

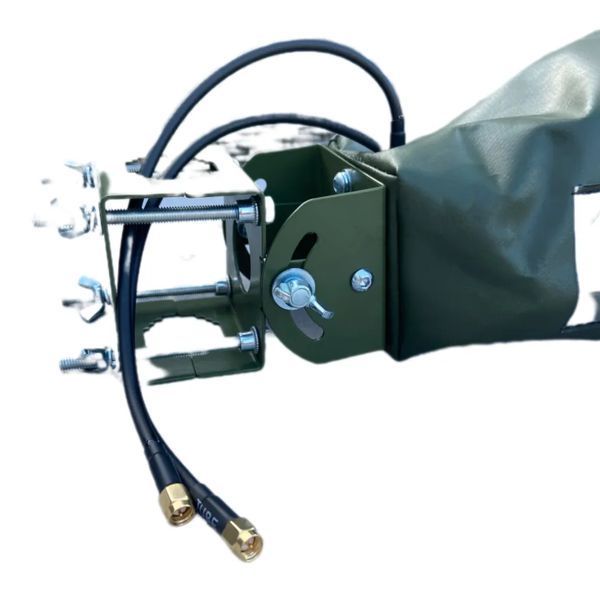

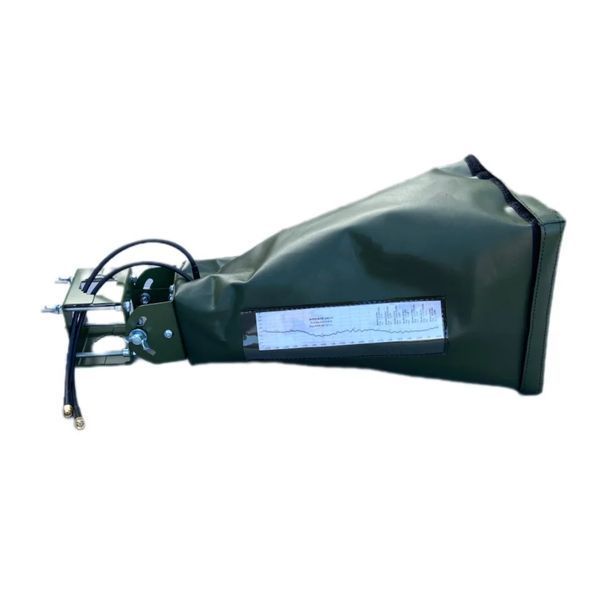

Рупорная антенна для ретранслятора WIMAX предназначена для приема и передачи линейно-поляризованных сигналов с возможностью раздельного использования вертикальной и горизонтальной поляризации независимыми устройствами. Она имеет высокую направленность, минимальный уровень кросполяризационного излучения и хорошо согласуется с коаксиальными фидерными системами. Конструкция антенны выполнена в форме пирамидального рупора на основе квадратного волновода размером 34х34 мм, изготовленного из алюминиевого наплава оборудовании.
Основные технические параметры:
- Рабочий диапазон частот: 5050 – 6000 МГц
– Коэффициент направленности: 20 дБ (3д)
- Ширина диаграммы (на уровне -3дБ): до 19°
- Коэффициент стоячей волны напряжения (КСВН): не менее 26 дБ
- Волновое сопротивление: 50 Ом
- Диаграмма направленности (на частоте 5,8 ГГц): в вертикальной и горизонтальной поляризации
